※系統分為兩個部分：一是吸附，二是脫附再生

1、吸附過程

含有機物的廢氣經風機的作用，經活性炭吸附層，有機物質被活性炭特有的作用力吸附在其內部，潔凈氣體被排出；經一段時間后，活性炭達到飽和狀態時停止吸附，此時有機物已經被濃縮在活性炭內。

2、脫附再生過程

此時通過各個閥門切換后，啟動催化燃燒裝置，催化燃燒裝置將熱空氣源源不斷地送入活性炭吸附床，當熱氣源達到有機物的沸點時，有機物從活性炭內揮發出來，通過管道循環進入催化室進行催化分解成水和二氧化碳，同時釋放出能量。再利用釋放出的能量再進入吸附床脫附。循環進行活性炭得到了再生，有機物得到分解處理，無二次污染產生。

本凈化裝置適用于涂裝、印刷、家電、制鞋、塑料及各種化工車間里揮發或滲漏出有害廢氣的凈化及臭味的消除，宜適用于低濃度（150～1000）的不適宜采用直接燃燒或催化燃燒和回收處理的有機廢氣，尤其對大風量的處理場所，可獲得滿意的經濟效益和社會效益。

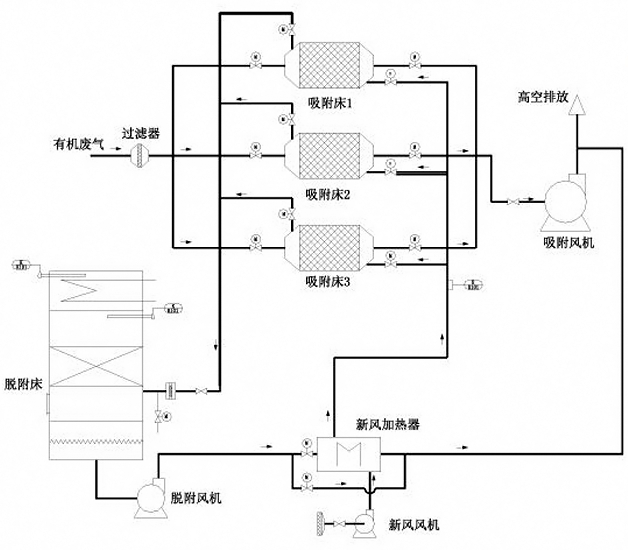

工藝流程
